Векса-30-М
Ливневые очистные сооружения
| Характеристики | |
|---|---|
| Производительность | 30 л/с |
| 108 м3/ч | |
| Габариты корпусов | 10540х2000 - 1 шт |
| Размер установки в плане? | |
| - длина | 10540 мм |
| - высота | 2180 мм |
| - ширина | 2000 мм |
| Высота патрубков | |
| - входного | 1800 мм |
| - выходного | 1550 мм |
| Диаметр корпуса | 2000 мм |
| Диаметр патрубков | 250 мм |
| Рабочий объём? | 28,5 м3 |
| Масса (сухая/с водой)? | 2,2/30,8 т |
| Объём нефтепродуктов | 0,52 м3 |
| Объём осадка | 4,08 м3 |
| Сорбционных фильтров | 6 шт |
| Технических колодцев | 4 шт |
| Корпусов | 1 шт |
| Базовая комплектация | |
|---|---|
| Корпус | 1 шт |
| Люк | 4 шт |
| Комплект сорбционных фильтров | 1 шт |
| Руководство по эксплуатации | 1 шт |
| Дополнительная комплектация | |
| Монтажный комплект? | 1 шт |
| Доп. комплект сорбционных фильтров | 1 шт |
| Датчик уровня нефтепродуктов | 1 шт |
| Датчик уровня осадка | 1 шт |
| Лестница алюминиевая | 4 шт |
| Показатели очистки поверхностных стоков | |||
|---|---|---|---|
| Загрязнитель | На входе, макс. | На выходе | |
| Векса | Векса-М | ||
| Взвешенные в-ва, мг/л | 3000 | 5 | 3 |
| Нефтепродукты, мг/л? | 110 | 0,3 | 0,05 |
| ХПК, мгO2/л | 1200 | 10 | 10 |
| БПК5, мгO2/л | 150 | 2 | 2 |
Эскиз Векса-30-М
01. Монтаж оборудования на железобетонную плиту
02. Монтаж оборудования под проезжую часть
Описание ЛОС Векса
Очистные сооружения Векса-30 применяются для очистки поверхностных (дождевых и талых) сточных вод с территорий различных объектов (автомобильные дороги, мостовые переходы, жилые и промышленные площадки).
Конструктивно установка Векса-30, производительностью 30 л/с, представляет собой горизонтальный цилиндрический корпус (D=2000 мм, L=10540 мм), выполненный из армированного стеклопластика методом перекрестной машинной намотки.
Функционально корпус оборудования изнутри представляет собой комбинированный песконефтеуловитель. Сточные воды поступают через входной патрубок в пескоотделительный отсек, где происходит успокоение потока и гравитационное отделение примесей. В тонкослойном отстойнике мелкодисперсные взвешенные вещества по наклонным пластинам оседают на дно, а всплывающие нефтепродукты собираются на поверхности. Проходя через коалесцентную вставку эмульгированные нефтепродукты укрупняются и также всплывают. Доочистка поверхностных вод от нефтепродуктов и остаточных взвешенных веществ происходит в последнем отсеке с фильтроэлементами.
Степень очистки ЛОС Векса-30 составляет 0,3 мг/л по нефтепродуктам, для модификации Векса-30-М – 0,05 мг/л. Сорбционный фильтр, применяемый в составе оборудования, картриджного типа на байонетном соединении очень удобен в процессе эксплуатации.
При подземном варианте монтажа очистных сооружений Векса-30, в зависимости от места размещения оборудования на генплане территории, предусматриваются люки из стеклопластика (вариант монтажа «под газон») или переход под чугунный люк (вариант монтажа «под асфальт»). Технические колодцы изготавливаются требуемой высоты, исходя из значения глубины заложения подводящего коллектора.
По желанию Заказчика в комплект поставки могут быть включены следующие опции: лестницы из стеклопластика; монтажный комплект (текстильные стропы и талрепы для крепления к фундаментной плите); датчики осадка и нефтепродуктов.

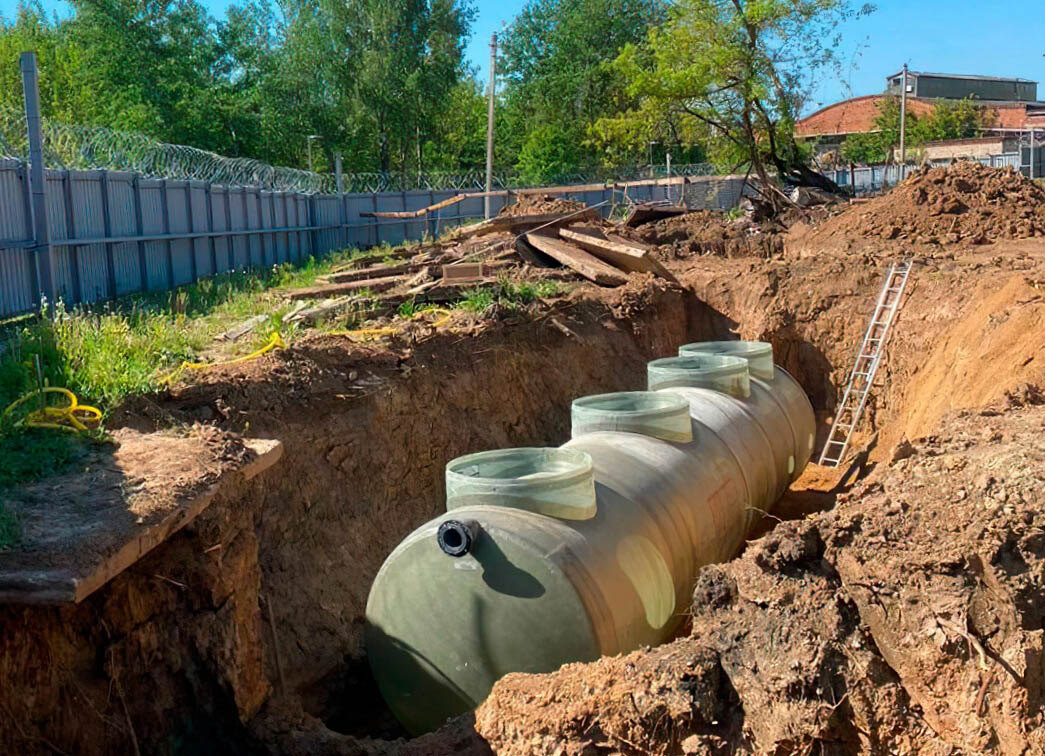

Фотогалерея оборудования
