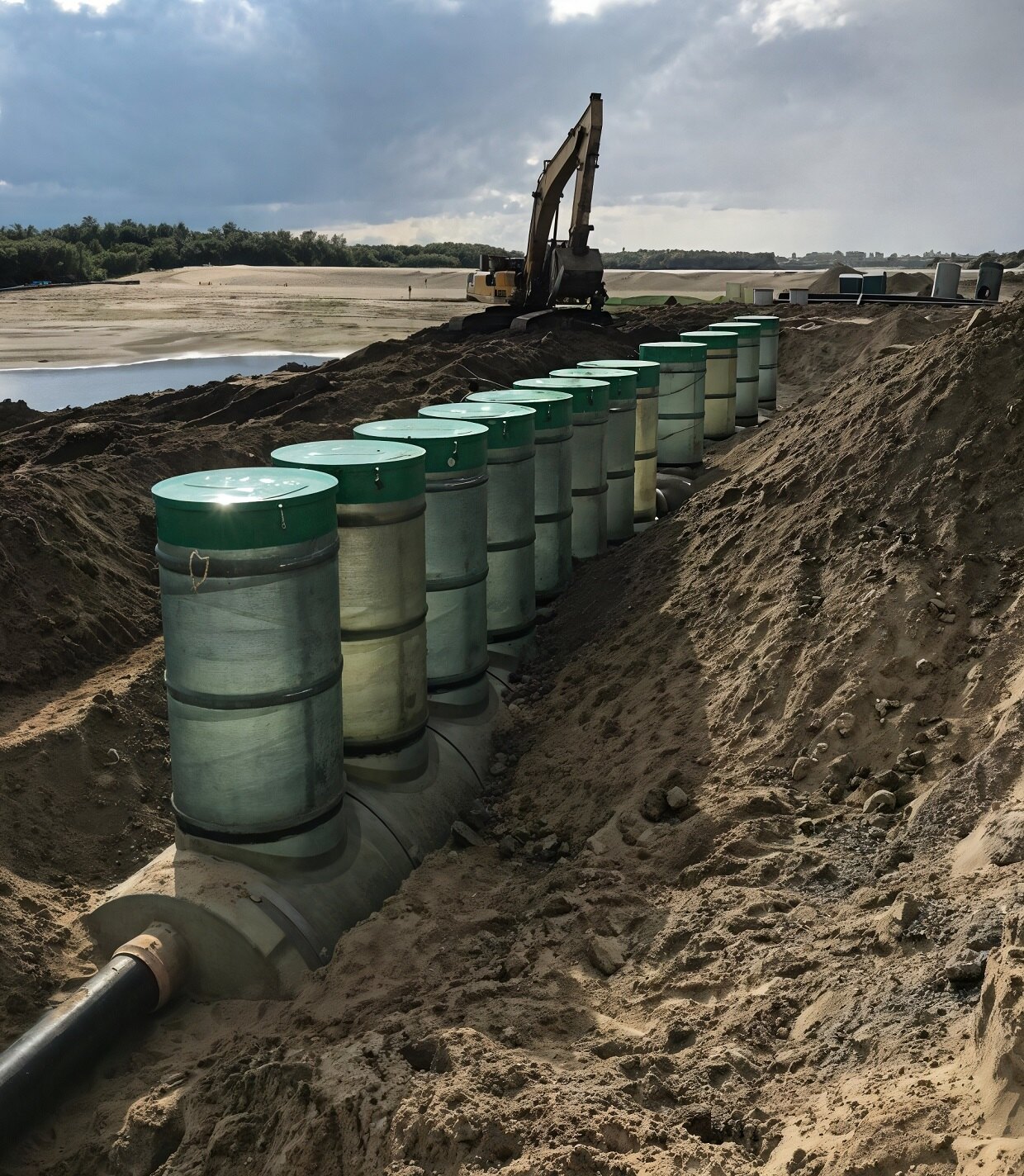

Векса-80-МА

Ливневые очистные сооружения

По запросу RUB
Очистные сооружения для очистки ливневых сточных вод Векса-80-МА. Производительность очистки 80 л/с
Характеристики
Характеристики
Производительность80 л/с
288 м3
Габариты корпусов12500х2400 - 1 шт; 9500х2000 - 1 шт
Размеры установки
длина22000 мм
высота2580 мм
ширина2400 мм
Высота патрубков
входного2200 блок ПН; 1600 блок СМ мм
выходного1850 блок ПН; 1450 блок СМ мм
Диаметр корпуса2400 блок ПН; 2000 блок СМ мм
Диаметр патрубков400 мм
Рабочий объём?74,4 м3
Масса (сухая/с водой)?5,2/80 т
Объём нефтепродуктов1,64 м3
Объём осадка11,04 м3
Сорбционных фильтров18 шт
Технических колодцев10 шт
Корпусов2 шт
Базовая комплектация
Корпус2 шт
Люк10 шт
Комплект сорбционных фильтров1 шт
Руководство по эксплуатации1 шт
Дополнительная комплектация
Монтажный комплект?1 шт
Доп. комплект сорбционных фильтров1 шт
Датчик уровня нефтепродуктов1 шт
Датчик уровня осадка1 шт
Лестница алюминиевая10 шт
Показатели очистки поверхностных стоков
ЗагрязнительНа входе, макс.На выходе
ВексаВекса-М
Взвешенные в-ва, мг/л300053
Нефтепродукты, мг/л?1100,30,05
ХПК, мгO212001010
БПК5, мгO215022
Описание

Эскиз Векса-80-МА

01. Монтаж оборудования на железобетонную плиту



02. Монтаж оборудования под проезжую часть

Описание ЛОС Векса

Установка Векса-80-МА может использоваться в составе очистных сооружений ливневой канализации для обработки поверхностных сточных вод перед тем, как те попадут в общесплавной коллектор.

Векса-80-МА состоит из блока песконефтеуловителя и блока сорбционного фильтра, расположенных последовательно. Очистка поверхностных сточных вод происходит по мере прохождения через функциональные отсеки данных блоков, в которых происходит последовательное освобождение жидкости от загрязняющих её нефтепродуктов и взвешенных веществ. Размеры блоков установки не превышают предельные габариты, допустимые для изделий, перевозимых грузовым автотранспортом, что позволяет осуществлять доставку на дальние расстояния.

В стандартную поставку изделия входят полностью укомплектованные для работы блоки установки Векса-80-МА со всеми функциональными узлами, а также комплект технических колодцев, предназначенных для обслуживания установки. В зависимости от исполнения установки, колодцы снабжаются либо пластиковыми люками, либо переходниками с опалубочными кольцами, позволяющими выполнить разгрузочную железобетонную плиту над местом размещения Вексы. Доступ в установку во втором случае осуществляется через стандартные канализационные люки. Опционально установка может быть укомплектована дополнительным набором сменных фильтроэлементов, монтажным комплектом, упрощающим крепление блоков установки на фундаментных плитах, датчиками уровня.

Для корректной работы изделия необходимо убедиться, что при разработке проекта была верно определена требуемая производительность. Для этого можно воспользоваться имеющимся на сайте инструментарием (https://www.vo-da.ru/tool).
