Пожарные насосные станции

Общее описание

Пожарные насосные станции «Гранфлоу» предназначены для спринклерных и дренчерных систем пожаротушения.

Существует возможность производства моделей специального исполнения для совмещения хозяйственно-бытовых нужд и пожарных систем.

Варианты компоновки и производительности

Насосные станции пожаротушения «Гранфлоу» имеют разные варианты компоновки и различаются по:

  • серии насосов;
  • типу систем пожаротушения;
  • исполнению.

В насосных станциях пожаротушения «Гранфлоу» используются следующие насосные установки:

  • вертикальные насосы серии DPV (DP-Pumps, Нидерланды);
  • консольные насосы серии 3M, 3LS (LM) (Ebara, Япония);
  • консольные насосы серии Гранпамп МНС, либо насосы «инлайн» типа серии «Гранпамп» IP (Торговый Дом АДЛ, Россия);
  • консольные насосы серий MEC, PM, NC (Caprari, Италия).

Системы пожаротушения разделяются на две группы, которые имеют конструктивные различия:

  1. Спринклерные системы пожаротушения. Оборудована жокей-насосом. Управление в автоматическом режиме осуществляется через шкаф управления, где по сигналу от реле давления происходит пуск рабочего насоса. При повышении температуры до критической (при возникновении пожара) колба спринклера лопается, происходит резкое падение давления в системе, что запускает основной насос.
  2. Дренчерные системы пожаротушения. Имеют в конструкции пожарные краны и гидранты. При работе в автоматическом режиме в шкаф управления поступает сигнал от пожарной сигнализации либо от диспетчера, после чего через заданный промежуток времени происходит пуск основного насоса.

Исполнение насосных станций пожаротушения «Гранфлоу» осуществляется в зависимости от возможностей и требований заказчика:

  • Гранфлоу УНВпж - спринклерные системы пожаротушения, регулирование релейное или релейное с плавным пуском;
  • Гранфлоу УНВп - дренчерные системы пожаротушения, регулирование релейное или релейное с плавным пуском;
  • Гранфлоу УНВпс - могут работать на водоснабжение и пожаротушение объекта отдельно, так и в двух системах одновременно, регулирование релейное - в случае работы станции на пожаротушение, частотное - в случае работы станции на водоснабжение;
  • Гранфлоу УНВс(пс/пжс) - для совмещенных систем пожаротушения и водоснабжения, а также для реализации различных нестандартных проектных решений, регулирование релейное - в случае работы станции на пожаротушение, частотное - в случае работы станции на водоснабжение.

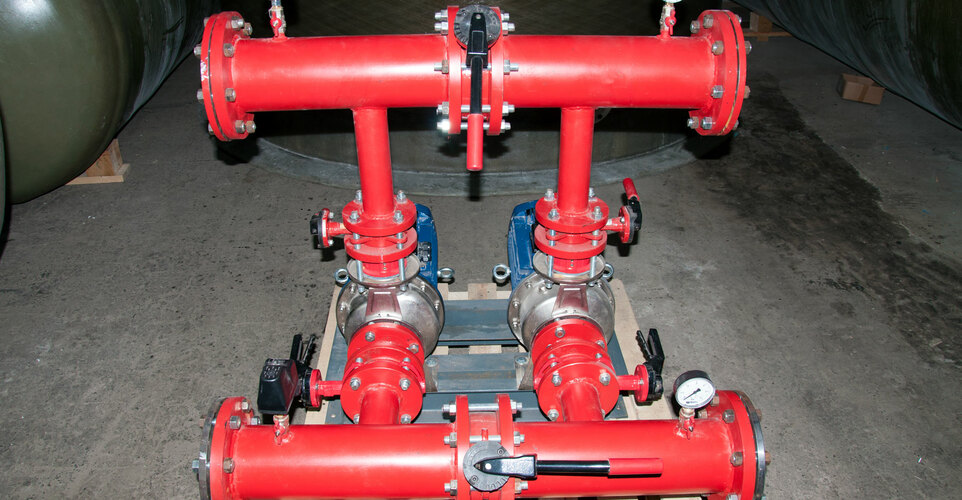

Конструкция

Конструкция включает в себя:

  • Стальная плита-основание для установки 2 - 6 насосов в зависимости от мощности станции.
  • Запорная арматура типа «Гранар» серии KR14 с визуальным индикатором положения «открыто/закрыто» на входе и выходе каждого насоса, на выходе также - обратный клапан.
  • Мембранный бак емкостью 8–24 л для защиты от гидроударов при пуске. Корпус бака выполнен из нержавеющей стали, мембрана — из бутила.
  • Всасывающий и напорный коллекторы из стали на входе и выходе установки, на которых между насосами установлены дисковые поворотные затворы.
  • Реле давления, либо датчик давления, которые гарантируют автоматическую работу установки. Реле защиты от сухого хода ограничивает работу НСВ при падении давления воды на входе.
  • Манометры на всасывающей и напорной магистралях.
  • Электрический шкаф управления «Грантор» с релейным регулированием.
  • Жокей-насос серии DPV на спринклерных системах пожаротушения.

Установка имеет заводские настройки и поставляется заказчику в полностью собранном виде.

Варианты исполнения:
C системой обогрева

При наземном размещении в неотапливаемом помещении.

Подробнее
В контейнере

Для размещения в вечной мерзлоте или в вахтовых поселках.

Подробнее
Утепленный корпус

При подземном размещении в условиях промерзания грунта.

Подробнее
Преимущества

Основными преимуществами насосных станций пожаротушения «Гранфлоу» являются:

  • возможность выбора варианта компоновки или исполнение станции в соответствии с индивидуальными требованиями заказчика;
  • удобство обслуживания и компактные размеры установки;
  • доставка по России от 7 рабочих дней;
  • все комплектующие имеют сертификат соответствия;
  • гарантийное и постгарантийное обслуживание и техническая поддержка в 30 сервисных центрах, расположенных на территории России.

Система контроля качества на заводе-изготовителе предусматривает обязательную проверку каждой установки на стенде и тестирование ее комплектующих.
